Безопасность эксплуатации электрических сетей, установок и различного оборудования напрямую зависит от физического состояния изолирующих материалов. Со временем под воздействием повышенной влажности, резких перепадов температур, механических повреждений, а также агрессивных химических веществ изоляция теряет свои первоначальные диэлектрические свойства. Для предотвращения коротких замыканий, возгораний и поражений электрическим током необходимо регулярно проводить инструментальный контроль ее состояния. Главным устройством для успешного решения этой технической задачи выступает мегаомметр.
Принцип действия портативных измерителей

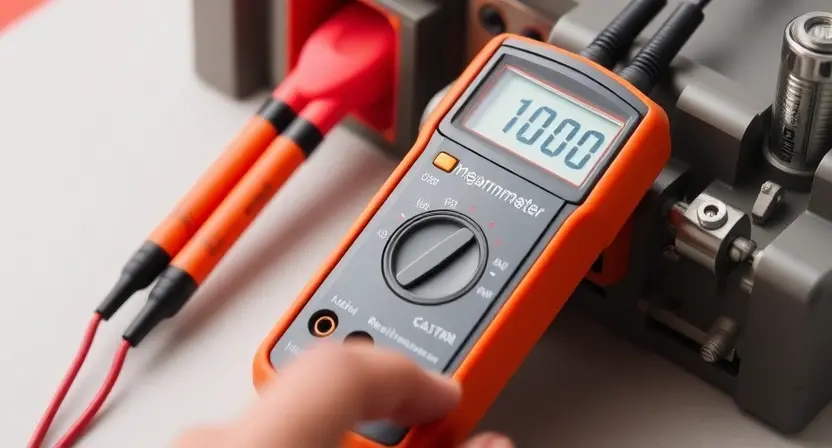

Мегаомметр представляет собой специализированный диагностический прибор, предназначенный для измерения экстремально высоких значений электрического сопротивления. В отличие от стандартного мультиметра, он способен генерировать высокое постоянное напряжение (обычно в диапазоне от 100 до 2500 Вольт и более), что позволяет выявлять даже скрытые микротрещины и дефекты изоляционного покрытия, которые абсолютно не проявляются при низком напряжении.
Электрическое сопротивление изоляции не является статической величиной. Оно динамично меняется и сильно зависит от температуры окружающей среды, уровня влажности и приложенного в данный момент испытательного напряжения, поэтому все измерения проводятся строго по регламентированным методикам.
Современные переносные модели оснащаются встроенными импульсными генераторами или высокочастотными электронными преобразователями, работающими от компактных аккумуляторных батарей. Они отличаются малым весом, высокой точностью снятия показаний и наличием информативных цифровых дисплеев. В качестве примера современного надежного прибора можно привести Е6-32 мегаомметр, который широко используется энергетиками для оценки текущего состояния кабельных линий. Подобные портативные устройства позволяют техническому персоналу быстро и эффективно проводить глубокую диагностику непосредственно в полевых условиях без привязки к стационарным источникам питания.
Методология проведения испытаний
Процесс измерения сопротивления изоляции включает в себя строгую последовательность этапов. Перед началом работ оборудование должно быть полностью обесточено, а остаточный емкостный заряд снят путем кратковременного наложения заземления на токоведущие части. Само измерение длится, как правило, ровно одну минуту, поскольку ток абсорбции (утечки) через слой изоляции имеет свойство со временем плавно снижаться и стабилизироваться.
Стоит отметить, что измерения проводятся как между фазными проводниками, так и между каждой фазой и контуром заземления. Если кабельная линия имеет экранирующую металлическую оболочку или броню, они также обязательно участвуют в процессе проверки. Наличие грязи, пыли или конденсата на поверхности кабеля может существенно исказить результаты в меньшую сторону. По этой причине перед подключением измерительных щупов прибора поверхность изоляции следует тщательно очистить.
В зависимости от номинального рабочего напряжения проверяемой электрической сети выбирается соответствующее испытательное напряжение мегаомметра. Базовые нормативы варьируются в зависимости от типа установки.
| Тип электрооборудования | Испытательное напряжение (В) | Минимально допустимое сопротивление (МОм) |
|---|---|---|
| Осветительные проводки и сети | 1000 | 0,5 |
| Распределительные устройства и щиты | 1000 — 2500 | 1,0 |
| Электродвигатели переменного тока (до 1000 В) | 500 — 1000 | 1,0 (при достижении рабочей температуры) |
| Силовые бронированные кабели (до 1000 В) | 2500 | 0,5 |
Комплексный подход и производственная безопасность
Измерение сопротивления диэлектриков — это лишь часть большого комплекса обязательных мероприятий по обеспечению производственной безопасности. Зачастую на промышленных предприятиях требуется мониторинг не только электрических параметров сетей, но и химического состава воздушной среды в закрытых помещениях, подземных коллекторах или технологических колодцах, где проложены кабельные трассы. ООО «НПП «ГазоАналит» предоставляет широкую номенклатуру выпускаемой и поставляемой продукции, начиная с высокоэффективных переносных газоанализаторов для контроля воздуха рабочей или жилой зон, сигнализаторов загазованности, универсальных вентиляторов для колодцев, заканчивая сложными газоаналитическими системами и измерительными комплексами под типовые либо индивидуальные нужды, а также поставленные задачи заказчиков, учитывая их специфику производства и технологические процессы. Подобный комплексный подход позволяет надежно защитить обслуживающий персонал как от риска электротравм, так и от внезапного отравления опасными газами.
При работе с любыми высоковольтными измерителями следует неукоснительно соблюдать правила техники безопасности: применять проверенные диэлектрические перчатки, не прикасаться к оголенным токоведущим частям во время подачи тестового напряжения и в обязательном порядке снимать остаточный заряд после окончания процедуры проверки.
Подводя итоги, можно с уверенностью отметить, что портативные измерители сопротивления изоляции являются незаменимыми помощниками электротехнического персонала. Их правильное применение, точное соблюдение методики замеров и грамотный анализ полученных данных позволяют вовремя обнаружить скрытые дефекты и избежать крупных аварийных ситуаций на производстве. Подробнее можно узнать на сайте профильных организаций, занимающихся разработкой и стандартизацией контрольно-измерительных приборов.
