Обзор проходных трансформаторов тока: что нужно знать

Введение

Проходные трансформаторы тока (ПТТ) – это устройства, которые широко используются в электротехнических системах для измерения тока в проводах без необходимости разрыва цепи. Они позволяют точно контролировать величину тока, что крайне важно для защиты оборудования, диагностики и учета энергопотребления. Эти трансформаторы находят применение в самых различных областях: от промышленности и энергетики до домашних электрических систем.

В отличие от традиционных трансформаторов, которые требуют физического подключения к проводам, проходные трансформаторы тока устанавливаются вокруг проводника, что значительно упрощает монтаж и эксплуатацию. Они идеально подходят для использования в уже работающих системах, где необходимо провести мониторинг, не отключая цепь.

В этой статье мы подробно рассмотрим, что собой представляют проходные трансформаторы тока, какие требования предъявляются к их выбору, а также в каких сферах они находят применение. Вы узнаете, как выбрать подходящий трансформатор для своих нужд и какие особенности стоит учитывать при его установке и эксплуатации.

Принцип работы проходных трансформаторов тока

Проходные трансформаторы тока (ПТТ) работают по принципу электромагнитной индукции. Они измеряют ток, проходящий через проводник, без необходимости его разрыва или прямого подключения к измерительному прибору. Основная задача ПТТ — преобразовать высокий ток в пропорциональное значение, которое можно безопасно и точно измерить с помощью приборов учета или защиты.

Как работает проходной трансформатор тока?

Процесс работы ПТТ можно описать в несколько простых шагов:

• Проводник проходит через кольцевую часть трансформатора. ПТТ имеет форму кольца или сердечника, через который свободно пропускается проводник с током. Этот проводник может быть как однофазным, так и многопроводным.
• Электромагнитная индукция. Когда ток начинает протекать через проводник, возникает магнитное поле, которое воздействует на катушку трансформатора. Это поле индуцирует в катушке напряжение, пропорциональное величине тока.
• Измерение тока. Напряжение, индукцированное в катушке, пропорционально току, который проходит через проводник. Это напряжение можно измерить с помощью подключенного измерительного оборудования, которое определяет силу тока в цепи.
• Передача сигнала. Полученное значение тока передается на измерительные приборы для дальнейшего анализа и мониторинга.

Преимущества принципа работы ПТТ

• Безопасность: ПТТ позволяют проводить измерения тока без необходимости разрыва цепи, что исключает риск повреждения оборудования и повышает безопасность работы.
• Удобство установки: Для монтажа ПТТ не нужно отключать систему, что значительно сокращает время простоя оборудования.
• Точность измерений: ПТТ обеспечивают высокую точность измерений, что важно для правильной работы системы учета и защиты.
• Гибкость в использовании: ПТТ подходят для работы с различными типами проводников, включая многожильные и толстые кабели.

Таким образом, проходные трансформаторы тока являются незаменимыми устройствами для точного мониторинга электрических систем и обеспечения их безопасной эксплуатации.

Типы проходных трансформаторов тока и их особенности

Существует несколько типов проходных трансформаторов тока, которые различаются по конструкции, принципу работы и области применения. Важно правильно выбрать трансформатор в зависимости от конкретных условий эксплуатации, чтобы обеспечить точные измерения и надежность работы системы.

Основные типы проходных трансформаторов тока

Каждый тип ПТТ имеет свои особенности, которые определяют его преимущества и ограничения. Рассмотрим наиболее распространенные типы:

• Кольцевые трансформаторы тока: Это наиболее распространенная форма ПТТ. Они имеют кольцевую конструкцию, через которую проходит проводник. Такие трансформаторы могут быть использованы для измерения тока в проводах различного диаметра, и их легко устанавливать на уже работающих системах без отключения оборудования.
• Петлевые трансформаторы тока: Эти трансформаторы представляют собой петли, которые можно охватывать вокруг проводника. Они обычно используются для измерения тока в многожильных кабелях и системах с несколькими проводниками.
• Трансформаторы тока с ферромагнитным сердечником: Эти устройства оснащены сердечником, который усиливает магнитное поле, создаваемое током. Они обладают высокой чувствительностью и могут использоваться для измерений даже в условиях низких токов.
• Бесконтактные трансформаторы тока: Такой тип ПТТ не требует прямого контакта с проводником, а работает на основе магнитного поля, создаваемого током. Эти устройства позволяют проводить измерения без физического контакта с электрической цепью, что повышает безопасность и удобство эксплуатации.

Особенности каждого типа

Каждый тип трансформатора имеет свои преимущества в зависимости от особенностей конкретной системы и требуемых характеристик измерений. Выбор подходящего типа ПТТ должен учитывать не только технические параметры, но и условия эксплуатации, чтобы обеспечить максимальную эффективность и безопасность.

Как выбрать проходной трансформатор тока для вашего оборудования

Выбор проходного трансформатора тока (ПТТ) зависит от множества факторов, таких как тип системы, требуемая точность измерений, условия эксплуатации и характеристики проводников. Правильный выбор гарантирует не только точность измерений, но и долговечность работы оборудования. Рассмотрим основные критерии, на которые стоит обратить внимание при выборе ПТТ.

Основные критерии выбора проходного трансформатора тока

• Диаметр проводника: ПТТ должны быть подобраны в зависимости от диаметра проводника, через который будет проходить ток. Для этого важно учитывать внешний диаметр проводника, чтобы трансформатор мог легко и безопасно обхватить его.
• Максимальный ток: У каждого трансформатора есть предел тока, который он может измерить. Необходимо выбрать ПТТ, который соответствует максимальному току, который будет протекать в вашей системе. Важно не превышать этот предел, чтобы избежать повреждения устройства и неточных измерений.
• Точность измерений: Для некоторых приложений, например, в системах учета электроэнергии, требуется высокая точность. При выборе ПТТ стоит обратить внимание на его класс точности, который должен соответствовать требуемым стандартам.
• Рабочая температура: Важно учитывать температурный диапазон, в котором будет работать трансформатор. Он должен быть адаптирован к условиям эксплуатации, будь то жаркое или холодное помещение, или использование на открытом воздухе.
• Устойчивость к воздействию внешней среды: Если оборудование будет эксплуатироваться в условиях повышенной влажности, пыли или агрессивных химических веществ, нужно выбирать модели с соответствующими защитными характеристиками (например, с классом защиты IP).

Другие параметры, которые стоит учитывать

• Тип выходного сигнала: Некоторые ПТТ имеют аналоговый выход, другие — цифровой. Важно выбрать тот, который подходит для вашего оборудования и системы мониторинга.
• Размеры и вес: ПТТ различаются по размеру, что влияет на удобство установки и монтаж. Важно учитывать ограниченные пространства или необходимость в компактности устройства при монтаже.
• Стоимость: Стоимость ПТТ может варьироваться в зависимости от его характеристик, таких как точность, диапазон измерений и дополнительных функций. Подбирайте оптимальный вариант, который соответствует вашему бюджету и требованиям к качеству.

Советы по установке и эксплуатации

• Перед установкой убедитесь, что трансформатор подходит по размеру и характеристикам для вашего проводника.
• Обратите внимание на требования к монтажу, чтобы избежать неправильного подключения и обеспечить безопасность.
• Регулярно проверяйте состояние устройства, особенно если оно используется в тяжелых условиях эксплуатации (высокие температуры, влажность, вибрации и т. д.).

Правильный выбор ПТТ основывается на учете всех этих факторов. Уделяя внимание каждому из них, вы сможете подобрать трансформатор тока, который будет надежно работать в вашей системе, обеспечивая точные измерения и долговечность оборудования.

Преимущества и недостатки использования проходных трансформаторов тока

Проходные трансформаторы тока (ПТТ) обладают рядом значительных преимуществ, которые делают их идеальными для применения в электрических системах. Однако, как и любое техническое оборудование, они имеют свои ограничения и недостатки. В этом разделе мы рассмотрим основные преимущества и недостатки использования ПТТ.

Преимущества проходных трансформаторов тока

• Удобство установки и эксплуатации: Одним из главных преимуществ ПТТ является простота установки. Эти устройства не требуют разрыва цепи, что позволяет производить измерения без остановки работы оборудования. Это особенно удобно при модернизации существующих систем, когда необходимо добавить измерительные устройства без отключения питания.
• Безопасность: ПТТ работают без непосредственного контакта с проводником, что значительно снижает риск аварийных ситуаций и повышает безопасность эксплуатации. Трансформаторы помогают изолировать измерительную цепь от рабочей, что предотвращает короткие замыкания и другие опасные ситуации.
• Высокая точность измерений: ПТТ обеспечивают точные результаты измерений, что важно для систем учета электроэнергии, а также для защиты оборудования. Современные модели имеют высокую точность и позволяют использовать их в самых различных приложениях.
• Широкий диапазон применения: ПТТ подходят для работы в различных условиях и могут использоваться для измерений как в промышленных, так и в бытовых системах. Они могут быть установлены в электрических щитах, распределительных устройствах, а также на объектах с высокой нагрузкой.
• Долговечность и надежность: ПТТ имеют долгий срок службы при правильной эксплуатации. Они не требуют частого обслуживания и способны работать в различных температурных и влажностных условиях.

Недостатки проходных трансформаторов тока

• Ограниченные диапазоны тока: Каждый ПТТ имеет определенный диапазон измеряемых токов. Если ток превышает допустимый предел, это может привести к повреждению трансформатора или неточным результатам. Поэтому важно правильно выбрать ПТТ с подходящими характеристиками для конкретной системы.
• Зависимость от магнитного поля: Точность измерений ПТТ может быть снижена, если вблизи устройства находятся сильные магнитные поля или электромагнитные помехи. Это может повлиять на корректность показаний, особенно в промышленных и высоконагруженных системах.
• Размеры и вес: Некоторые модели ПТТ могут быть достаточно громоздкими, что может создавать проблемы при установке в ограниченных пространствах. Это следует учитывать при проектировании системы или при выборе места для установки устройства.
• Высокая стоимость: ПТТ, особенно с высокими характеристиками точности или предназначенные для сложных условий эксплуатации, могут стоить дороже, чем традиционные трансформаторы тока. Это может быть ограничением для небольших предприятий или частных пользователей.

Таким образом, проходные трансформаторы тока предлагают множество преимуществ, таких как удобство в установке, безопасность и точность измерений. Однако важно учитывать их недостатки, такие как ограничения по диапазону измерений и возможное влияние внешних факторов на точность работы устройства. Правильный выбор и грамотная эксплуатация ПТТ помогут минимизировать эти недостатки и получить максимальную пользу от использования.

Области применения проходных трансформаторов тока в промышленности

Проходные трансформаторы тока (ПТТ) находят широкое применение в различных отраслях промышленности. Их основное назначение — измерение тока без разрыва электрической цепи, что делает их незаменимыми для мониторинга и контроля электрических систем в реальном времени. Рассмотрим, где и как именно используются ПТТ в промышленности.

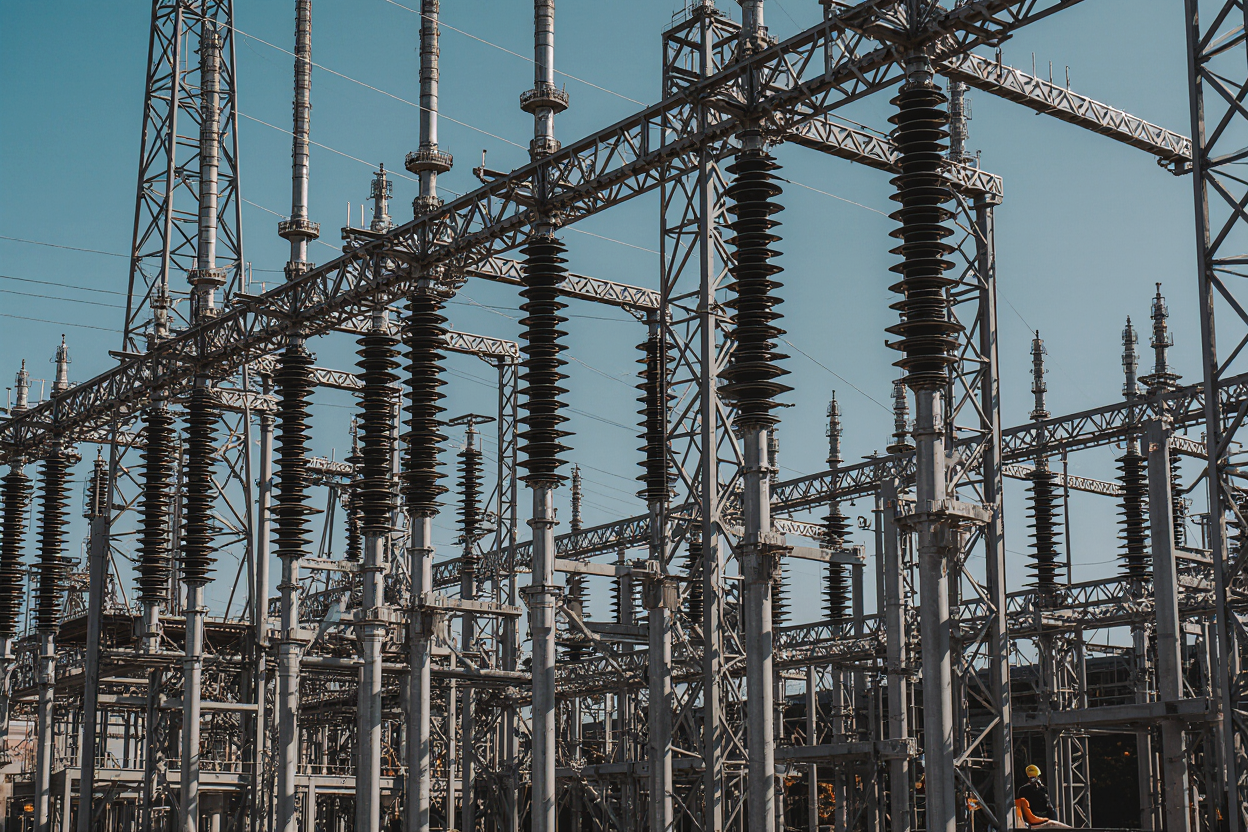

1. Энергетика и электросетевые компании

В энергетических системах ПТТ играют важную роль в учете и контроле электроэнергии. Они используются для измерения величины тока в распределительных сетях, на подстанциях и в энергообъектах. ПТТ позволяют отслеживать рабочие параметры оборудования, а также помогают предотвратить аварийные ситуации, благодаря своевременному обнаружению отклонений в токах.

2. Промышленные предприятия

На промышленных предприятиях ПТТ используются для мониторинга токов в различных видах оборудования, включая электродвигатели, насосы и компрессоры. Они помогают не только в учете потребляемой энергии, но и в диагностике работы машин, позволяя оперативно выявлять возможные неисправности и предотвращать поломки.

3. Системы учета и распределения электроэнергии

Проходные трансформаторы тока широко применяются в системах учета электроэнергии, где важно обеспечить точность измерений. ПТТ устанавливаются в распределительных устройствах и на электрощитовом оборудовании для контроля за потреблением энергии и правильностью работы всей системы.

4. Электрические щиты и панели

В электрических щитах ПТТ используются для защиты и мониторинга оборудования. Установка ПТТ позволяет в реальном времени отслеживать токи в различных цепях, что важно для обеспечения безопасной работы электрических панелей, защиты от коротких замыканий и перегрузок.

5. Автоматизация и управление производственными процессами

В системах автоматизации промышленного производства ПТТ необходимы для точного контроля и регулирования токов в системах управления. Эти устройства обеспечивают точность измерений, что необходимо для корректной работы системы управления и предотвращения сбоев в работе автоматизированных линий.

6. Нефтегазовая промышленность

В нефтегазовой отрасли, где оборудование работает в условиях повышенных нагрузок, ПТТ используются для измерений тока в различных насосных и компрессорных станциях, а также в распределительных устройствах. Эти трансформаторы позволяют обеспечивать стабильную работу таких объектов, поддерживать контроль за энергетическими расходами и предотвращать аварийные ситуации.

7. Железнодорожный транспорт и транспортные системы

Проходные трансформаторы тока также находят применение в системах электроснабжения железнодорожного транспорта. Они используются для мониторинга токов в контактных линиях и в распределительных системах, что позволяет поддерживать бесперебойную работу транспорта и снижать риск аварий.

8. Системы защиты и диагностики

ПТТ часто применяются в системах защиты и диагностики, где важно обнаружение отклонений в токах, например, при перегрузках или коротких замыканиях. Использование ПТТ позволяет своевременно реагировать на любые изменения в электрических цепях и обеспечивать защиту оборудования.

Таким образом, проходные трансформаторы тока являются важным компонентом в разнообразных областях промышленности, от энергетики до автоматизации и транспортных систем. Их применение способствует улучшению безопасности, повышению точности измерений и эффективному управлению энергетическими ресурсами.
