Каждый инженер, проектировщик или владелец промышленного объекта знает, насколько важна надежная система управления потоками жидкости или газа. Задвижка, как один из основных элементов трубопровода, позволяет быстро перекрывать и открывать поток, обеспечивая безопасность, экономию ресурсов и гибкость эксплуатации. В этой статье мы подробно разберём типы задвижек, критерии их подбора, особенности монтажа и правила технического обслуживания, а также представим практические рекомендации в виде таблиц и списков, чтобы процесс выбора стал максимально понятным.
Ключевые функции и области применения задвижек
Задвижки выполняют несколько одновременно важных задач. Во-первых, она служит средством аварийного отключения потока, позволяя быстро изолировать часть системы при возникновении утечки или перегрузки. Во-вторых, задвижка регулирует рабочие режимы, позволяя изменять давление и расход без остановки всего процесса. Третье — обеспечение возможности проведения ремонтных работ без полной остановки производства, что существенно сокращает простои.
Среди отраслей, где задвижки являются неотъемлемой частью инфраструктуры, можно выделить нефтегазовую промышленность, химическое производство, системы водоснабжения и отопления, а также энергетический сектор. Для каждой из этих сфер характерны свои требования к материалам, типу привода и степени автоматизации.

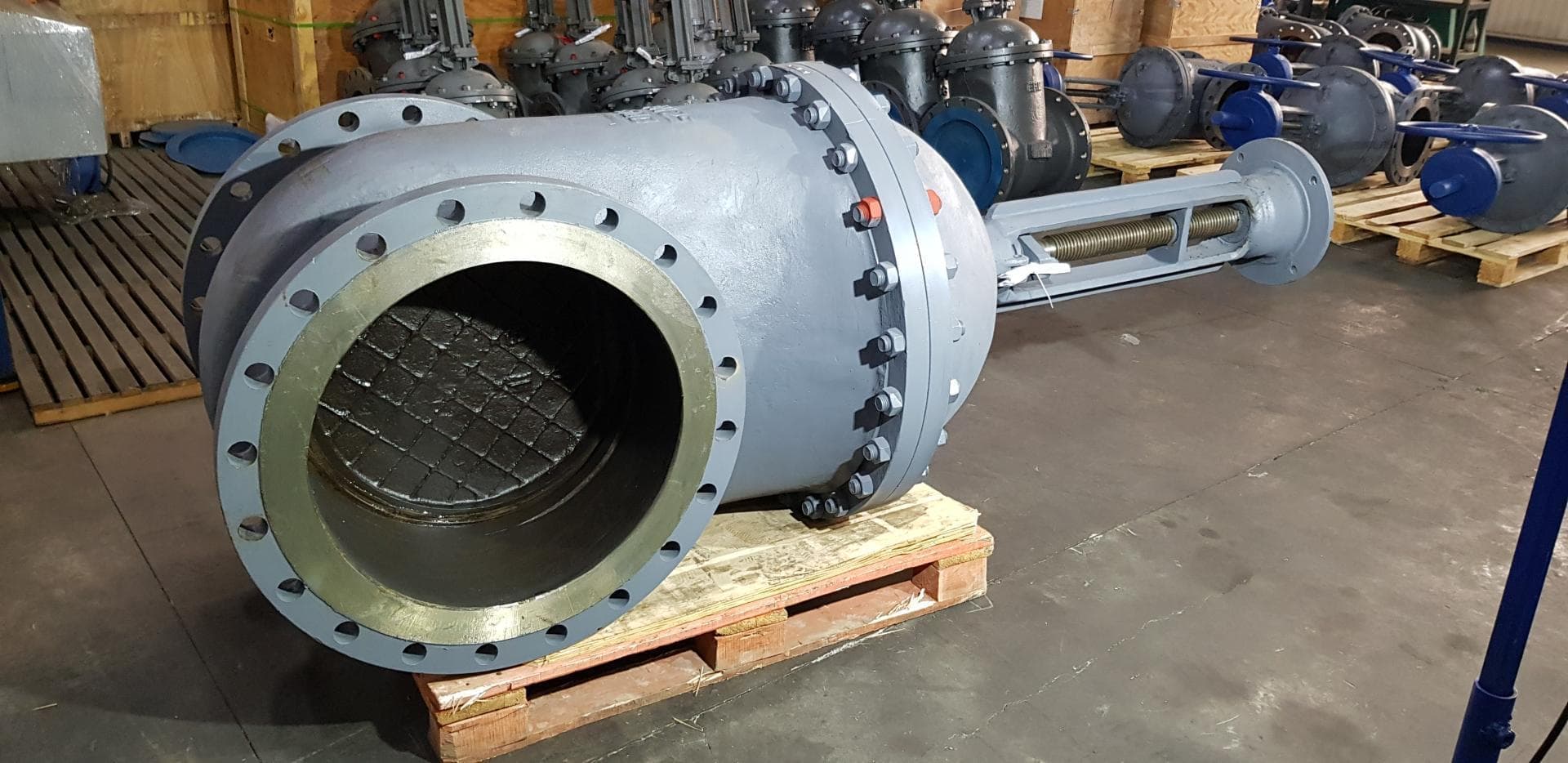

Типы задвижек по принципу действия
Механические (ручные) задвижки
Самый простой и проверенный вариант – ручное открытие и закрытие с помощью рукоятки или штанги. Такие задвижки часто применяются в небольших системах, где частота переключения ограничена, а доступ к месту установки не затруднён. Преимущества включают низкую стоимость, простоту обслуживания и отсутствие электроники.
Электрические задвижки
Для автоматизации процессов используют электроприводы, которые позволяют управлять задвижкой дистанционно. Электрические модели могут быть снабжены датчиками положения, обеспечивая обратную связь в системе SCADA. Они подходят для трубопроводов с высокой частотой переключения и требующих точного контроля.
Пневматические и гидравлические задвижки
Эти приводы используют давление воздуха или жидкости для перемещения запорного элемента. Пневматические системы часто выбирают в средах, где электричество представляет опасность (взрывоопасные зоны). Гидравлические задвижки применяются в тяжелых условиях, где требуется большая сила привода, например, в магистральных нефтепроводах.
Материалы изготовления запорного элемента
Выбор материала напрямую влияет на долговечность, стойкость к коррозии и совместимость с транспортируемой средой. Ниже представлена таблица с наиболее часто используемыми материалами и их характеристиками.
| Материал | Устойчивость к коррозии | Температурный диапазон (°C) | Типичные применения |
|---|---|---|---|
| Сталь304 (нержавеющая) | Высокая | -30 …350 | Водоснабжение, пищевые производства |
| Сталь316 (нержавеющая с молибденом) | Очень высокая, стойкость к хлорам | -30 …400 | Химическая промышленность, морская среда |
| Чугун | Умеренная | -10 …250 | Теплоэнергетика, отопительные системы |
| Алюминий | Средняя | -20 …300 | Легкие системы, где важен вес |
| Титан | Экстремальная | -40 …500 | Аэрокосмические и высококоррозионные среды |
Критерии выбора задвижки для конкретного проекта
Принять решение о покупке помогает набор критериев, которые следует оценить до начала закупки. Ниже перечислены основные параметры, а затем – список рекомендаций по их приоритетности.
Основные параметры
- Диаметр и тип соединения (фланцевый, резьбовый, сварной).
- Рабочее давление и температура среды.
- Тип привода (ручной, электрический, пневматический, гидравлический).
- Требования к скорости открытия/закрытия.
- Уровень автоматизации и совместимость с системой управления.
- Материал корпуса и запорного элемента.
- Наличие сертификатов (ATEX, IECEx) при работе в потенциально взрывоопасных зонах.
Рекомендации по приоритетам
- Определите максимально допустимое рабочее давление – от этого будет зависеть класс конструкции.
- Уточните химический состав транспортируемой среды, чтобы подобрать материал с необходимой коррозионной стойкостью.
- Оцените частоту переключения: для частых операций предпочтительнее электрические или пневматические приводы.
- Проверьте требования к пространству и способу монтажа – иногда ограниченный доступ диктует выбор компактных моделей.
- Согласуйте требования к интеграции с системой SCADA, выбирая задвижки с поддержкой протоколов Modbus, Profibus или OPC-UA.
Этапы монтажа задвижки в трубопроводе
Корректный монтаж гарантирует долговечность и надёжность работы. Ниже описаны последовательные действия, которые следует выполнить, начиная с подготовки и заканчивая проверкой герметичности.
Подготовка места установки
- Очистите поверхность от загрязнений, проверьте отсутствие коррозионных отложений.
- Установите опорные кольца или уплотнительные кольца в соответствии с рекомендациями производителя.
- Проверьте геометрию трубопровода – отклонения более1mm могут привести к утечкам.
Установка задвижки
Для фланцевых соединений используйте болты с предустановленным моментом затяжки (обычно80–120Н·м). При работе с резьбовыми соединениями применяйте уплотнительные прокладки, способные выдерживать указанные давления. После установки выполните проверку выравнивания запорного элемента – он должен свободно перемещаться без заеданий.
Проверка герметичности
После монтажа проведите гидравлическое испытание при1,5кратном рабочем давлении. При наличии утечек сразу замените уплотнительные элементы. Для газовых систем рекомендуется использовать газоанализатор, фиксирующий наличие следов газа в зоне соединения.
Подключение привода
Электрические приводы требуют подключения к питанию с соблюдением защитных заземляющих схем. Пневматические и гидравлические приводы подключаются к соответствующим источникам давления, при этом следует установить предохранительные клапаны для избежания скачков давления.
Техническое обслуживание и профилактика
Регулярный уход продлевает срок службы задвижки и предотвращает аварийные ситуации. Ниже перечислены основные мероприятия, которые рекомендуется выполнять в течение года.
- Осмотр уплотнительных элементов на предмет износа, трещин или деформаций.
- Смазка движущих частей (масло, графитовый спрей) в соответствии с рекомендациями производителя.
- Проверка электроцепей и датчиков положения – отсутствие коррозии, надёжные контакты.
- Тестирование функции автоматического закрытия в аварийных сценариях.
- Документирование всех проведённых работ в журнале технического обслуживания.
Сравнительная таблица популярных моделей задвижек
| Модель | Диаметр (мм) | Привод | Материал | Рабочее давление (бар) | Стоимость (руб.) |
|---|---|---|---|---|---|
| ZF‑200 | 200 | Ручной | Сталь304 | 16 | 7500 |
| EZ‑350 | 350 | Электрический (24VDC) | Сталь316 | 25 | 28000 |
| PV‑500 | 500 | Пневматический (0,6MPa) | Титан | 30 | 55000 |
| HG‑600 | 600 | Гидравлический (150бар) | Чугун | 40 | 42000 |
Безопасность и нормативные требования
При работе с задвижками необходимо соблюдать ряд нормативных документов, которые регулируют проектирование, монтаж и эксплуатацию. Ключевые положения включают:
- Соблюдение требований по защите от взрыва (ATEX, IECEx) при работе с горючими газами.
- Применение уплотнительных материалов, одобренных для конкретных химических сред.
- Регулярные инспекции в соответствии с ГОСТ12.2.007‑84, регулирующим техническую эксплуатацию трубопроводных систем.
- Обучение персонала правильному использованию аварийных функций задвижки.
Практические рекомендации по оптимизации расходов
Снижение затрат возможно за счёт продуманного выбора и правильного планирования. Рассмотрим несколько стратегий.
Кооперация при заказе
Объединение нескольких заказов от разных подразделений компании позволяет получить скидку от поставщика. При этом важно согласовать единые технические параметры, чтобы избежать необходимости в индивидуальных модификациях.
Выбор стандартизированных размеров
Стандартные диаметр и тип соединения (например, DN‑200, DN‑300) часто имеют более широкую линейку доступных моделей, что снижает цену за счёт массового производства.
Плановое обслуживание вместо экстренного ремонта
Регулярные профилактические проверки позволяют выявлять износ задвижек на ранних стадиях, заменяя детали до возникновения аварийных ситуаций, что экономит на простоях и дорогостоящих заменах.
Ответы на часто задаваемые вопросы
Можно ли использовать одну задвижку для разных сред (например, воду и нефть)?
Технически возможно, если материал запорного элемента и уплотнительные кольца совместимы с обеими средами. Однако рекомендуется проводить отдельный расчет коррозионной стойкости и давления для каждой среды, чтобы исключить риск преждевременного износа.
Как часто следует менять уплотнительные кольца?
Срок службы уплотнителей зависит от типа среды и рабочего давления. В большинстве случаев производители указывают интервал замены от12 до36 месяцев. При работе с агрессивными химическими веществами интервал сокращается до6–12 месяцев.
Можно ли установить задвижку в условиях ограниченного доступа?
Для таких случаев существуют компактные модели с подвижным приводом и возможностью дистанционного управления. При выборе обратите внимание на габариты привода и способДанная модель ИИ временно не отвечает. Попробуйте повторить попытку, или выберите другую модель
В статье упоминается, что задвижка может регулировать рабочие режимы. Означает ли это, что любую задвижку можно использовать для дросселирования (частичного перекрытия) потока на постоянной основе?
Нет, это важное уточнение. Хотя технически любая задвижка может частично перекрыть поток, большинство стандартных конструкций, особенно клиновые задвижки, предназначены в первую очередь для работы в двух крайних положениях: «полностью открыто» или «полностью закрыто». Использование их в промежуточном положении для постоянного регулирования потока (дросселирования) приводит к возникновению высокой скорости среды и турбулентности, что вызывает ускоренный износ (эрозию) уплотнительных поверхностей запорного элемента и корпуса. Это быстро выводит задвижку из строя и приводит к потере герметичности в закрытом состоянии. Для задач регулирования расхода или давления следует использовать специальные регулирующие клапаны, которые конструктивно рассчитаны на работу в частично открытом состоянии.
Можно ли использовать стандартную задвижку для регулирования потока, оставляя ее в полуоткрытом положении на длительное время?
Нет, стандартные задвижки для этого не предназначены и должны работать только в двух режимах: «полностью открыто» или «полностью закрыто». Использование задвижки в промежуточном положении для дросселирования потока приводит к нескольким негативным последствиям. Во-первых, высокая скорость потока в суженном проходе вызывает сильную эрозию и износ уплотнительных поверхностей запорного элемента и седел, что со временем приведет к потере герметичности в закрытом положении. Во-вторых, это может вызывать вибрацию и шум, которые негативно сказываются на состоянии как самой задвижки, так и всего трубопровода. Для задач регулирования расхода или давления следует использовать специальные типы арматуры, такие как регулирующие или седельные клапаны (вентили).
Каковы наиболее распространенные неисправности задвижек и какие существуют методы их диагностики и предотвращения?
Наиболее частыми проблемами являются протечки через уплотнения и неполное закрытие. Протечки обычно вызваны износом сальниковой набивки или фланцевых прокладок, а также коррозией или повреждением запорных поверхностей. Для их предотвращения необходима регулярная проверка и своевременная замена уплотнительных элементов. Вторая распространенная неисправность — заклинивание или затрудненное движение запорного элемента. Это может происходить из-за попадания твердых частиц из рабочей среды, образования отложений или высыхания смазки на штоке. Диагностировать проблему можно по увеличенному усилию, необходимому для управления задвижкой. Профилактика включает установку фильтров перед задвижкой, периодическую смазку движущихся частей и регулярное «прокручивание» задвижки (полное открытие и закрытие) для предотвращения «прикипания».
