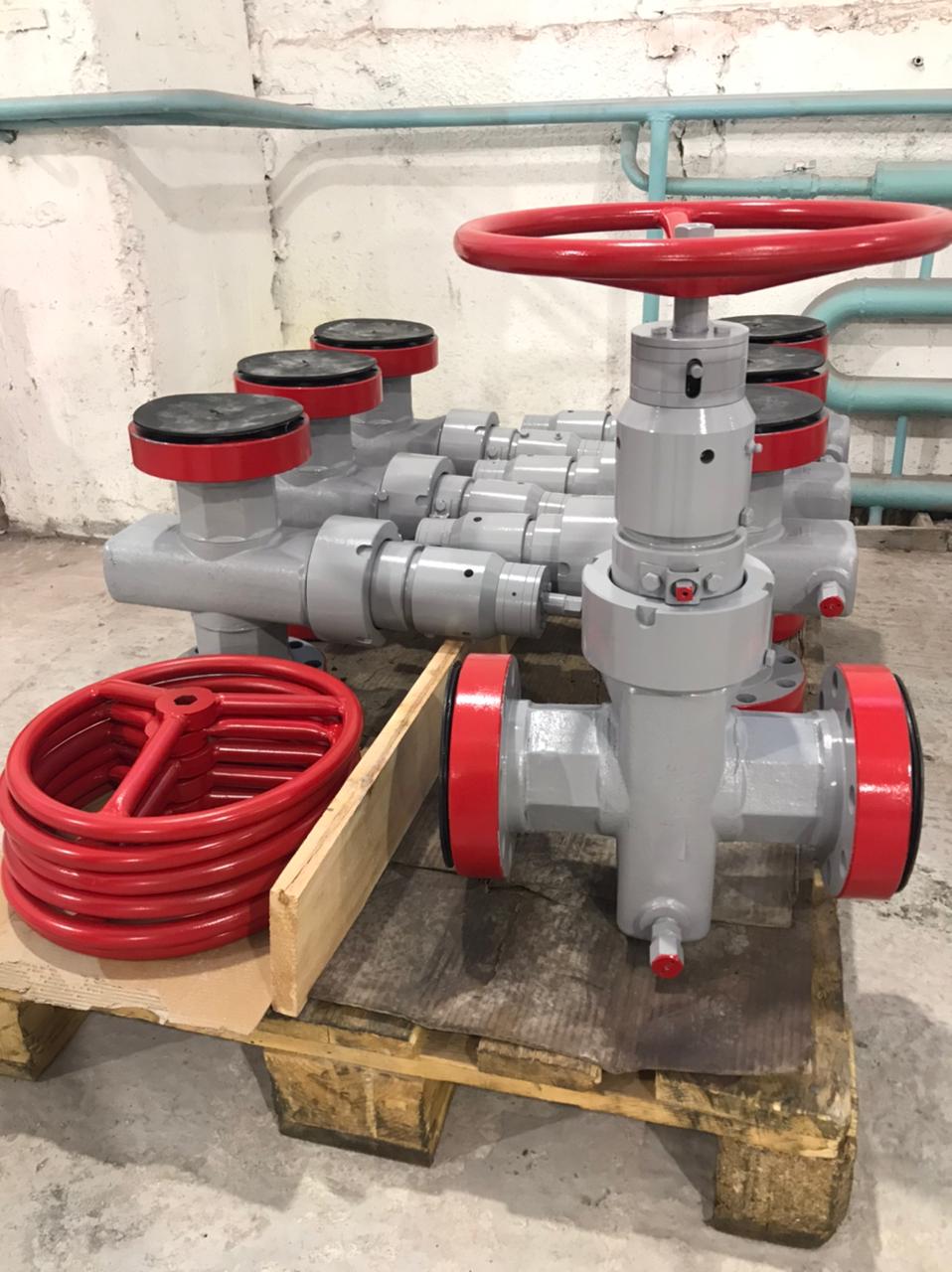

Задвижка ЗМС: как выбрать, установить и поддерживать надёжный элемент трубопровода

В системах транспортировки жидкостей и газов каждая деталь играет роль в обеспечении безопасности и эффективности работы. Задвижка ЗМС (задвижка закрывающая магистральную секцию) представляет собой один из ключевых компонентов, позволяющих быстро изолировать участок трубопровода, контролировать поток и защищать оборудование от аварийных ситуаций. В статье рассматриваются конструктивные особенности ЗМС‑задвижек, критерии их выбора, порядок монтажа, а также рекомендации по обслуживанию, которые помогут поддерживать их работоспособность на протяжении многих лет.

Конструктивные особенности и типы ЗМС‑задвижек

Задвижка змс делится на несколько основных категорий, отличающихся способом привода, материалом корпуса и типом уплотнения. Каждый тип предназначен для определённых условий эксплуатации, таких как давление, температура среды, химический состав транспортируемой продукции и требуемый уровень надёжности.

Механические ЗМС‑задвижки

Механический вариант управляется вручным рычагом или шестерённым механизмом. Такие задвижки часто применяются в небольших распределительных сетях, где частота переключения ограничена, а требования к автоматизации минимальны. Преимущества включают простоту обслуживания, отсутствие электроники и возможность быстрого вмешательства в случае аварии.

Характеристики механических моделей

• Материал корпуса – сталь с порошковым покрытием.
• Толщина листа – от1,0 до1,5мм, обеспечивающая достаточную прочность.
• Тип уплотнения – резиновый уплотнитель, устойчивый к маслам.
• Максимальное рабочее давление –1,6МПа.

Электрические ЗМС‑задвижки

Электрические решения позволяют управлять закрытием и открытием через автоматизированные системы. Привод обычно представляет собой электромотор, соединённый с редуктором, который плавно перемещает задвижку в нужное положение. Такие модели предпочтительны в крупных промышленных сетях, где требуется дистанционное управление и интеграция с системой SCADA.

Преимущества электроприводов

• Возможность программирования последовательностей закрытия/открытия.
• Интеграция с датчиками давления и температурными датчиками.
• Отсутствие необходимости ручного вмешательства.
• Быстрый отклик на аварийные сигналы.

Пневматические ЗМС‑задвижки

Пневматический тип работает за счёт сжатого воздуха, который передаёт силу на шпиндель задвижки. Этот способ часто выбирают для сред, где электроника может быть подвержена воздействию взрывоопасных газов. Пневматические приводы отличаются высокой надёжностью и возможностью работы при экстремальных температурах.

Сферы применения пневматических моделей

• Нефтегазовая отрасль.
• Химические предприятия с агрессивными средами.
• Объекты, где требуется безвихревое управление.

Критерии выбора задвижки ЗМС

Определяя оптимальный вариант, следует учитывать несколько ключевых параметров, каждый из которых влияет на эксплуатационные характеристики и стоимость эксплуатации.

Рабочее давление и температура

Для систем с высоким давлением (более1,6МПа) рекомендуется использовать стальные корпуса с повышенной толщиной листа и специальные уплотнители из PTFE. При температурных режимах выше120°C следует обратить внимание на материалы, способные сохранять свои свойства при экстремальном нагреве.

Тип среды и её коррозионная активность

Если транспортируемая жидкость содержит кислоты, щёлочи или растворённые соли, необходимо выбирать задвижки с коррозионно‑стойким покрытием, например, эпоксидным или никелевым. Для нефти и газа часто используют стандартные стальные детали с резиновыми уплотнителями, устойчивыми к углеводородам.

Требования к автоматизации

Если система должна быть интегрирована в умный контроль, предпочтительнее электропривод с поддержкой протоколов Modbus или Profibus. Для простых распределительных сетей, где автоматизация не требуется, достаточно механической модели.

Экономический фактор

Стоимость приобретения и последующего обслуживания может существенно различаться. Механические задвижки обычно дешевле в покупке, однако требуют более частого ручного обслуживания. Электрические и пневматические варианты дороже, но позволяют сократить расходы на труд и ускорить реакцию в аварийных ситуациях.

Сравнительная таблица основных параметров ЗМС‑задвижек

Этапы монтажа задвижки ЗМС

Качественная установка гарантирует надёжную работу и длительный срок службы. Ниже приводится пошаговый алгоритм, который подходит для большинства типов задвижек.

Подготовка участка

Сначала измеряется диаметр и длина трубопровода, а также проверяется состояние резьбы или фланца. При необходимости проводят очистку от ржавчины, смазку резьбовых соединений и установку уплотнительных шайб. Важно убедиться, что поверхность ровная, иначе задвижка может заедать.

Установка корпуса задвижки

Корпус фиксируется в подготовленном фланце с помощью болтов класса8.8, которые затягиваются в соответствии с рекомендациями производителя (обычно30–35Nm). После установки проверяется герметичность с помощью испытания на давление, которое подтверждает отсутствие утечек.

Подключение привода

Для механических моделей привод монтируется непосредственно на рычаг задвижки. Электрические и пневматические приводы требуют прокладки кабелей или трубопроводов сжатого воздуха. При электромонтаже особое внимание уделяется заземлению и защите от короткого замыкания.

Тестирование и настройка

После сборки проводится несколько циклов открывания‑закрывания, проверяется плавность хода и отсутствие посторонних шумов. Для автоматических моделей настраивается программное обеспечение: задаются параметры времени открывания, отклика на датчики давления и сценарии аварийного закрытия.

Обслуживание и профилактика задвижки ЗМС

Регулярные профилактические мероприятия позволяют избежать незапланированных простоев и продлить срок службы.

Плановый осмотр

• Раз в месяц проверять состояние уплотнителей, при необходимости заменять их.
• Каждые3‑6 месяцев осматривать болты и гайки, подтягивая их до требуемого момента.
• Для электрических и пневматических моделей проверять состояние кабелей и шлангов, заменять изношенные элементы.

Смазка и защита от коррозии

Для механических задвижек рекомендуется использовать смазку на основе литиевой основы, которая сохраняет свойства при широком диапазоне температур. Стальные корпуса покрываются антикоррозионными составами, особенно в условиях повышенной влажности.

Диагностика неисправностей

При появлении аномального шума или задержек в открытии следует проверить:

• Наличие загрязнений в направляющих.
• Работу датчиков препятствия (если они установлены).
• Электрическое напряжение и ток привода.
• Давление в системе, которое может влиять на работу уплотнителей.

Экономические преимущества использования задвижки ЗМС

Хотя первоначальная стоимость может казаться значительной, экономический эффект от применения задвижек часто превышает вложения. Снижение риска утечек и аварийных остановок приводит к экономии на ремонте и простоях. Кроме того, возможность быстрого изолирования участка позволяет проводить плановые технические работы без остановки всей системы, что повышает общую производительность.

Снижение затрат на ремонт

Благодаря своевременному закрытию секций в случае обнаружения дефекта, система избегает распространения повреждения по всей длине трубопровода. Это сокращает объём ремонтных работ и уменьшает расход материалов.

Оптимизация энергопотребления

В системах, где транспортируется горячая среда, закрытая секция позволяет уменьшить теплопотери, поскольку изолируется часть трубопровода. Это приводит к снижению потребления энергии для поддержания требуемой температуры.

Безопасность и нормативные требования

Задвижка ЗМС должна соответствовать отраслевым стандартам, включая ГОСТ, ISO и местные регулятивные акты. Важно, чтобы она имела сертификаты на возможность эксплуатации в условиях повышенного давления и агрессивных сред.

Тестирование на пробивную прочность

Перед вводом в эксплуатацию проводятся испытания на пробивную прочность, которые подтверждают способность задвижки выдерживать максимальное рабочее давление без разрушения.

Защита от несанкционированного доступа

Для автоматических моделей часто устанавливаются блокировки, которые требуют ввода кода или применения RFID‑карты для управления. Это предотвращает случайное или намеренное изменение положения задвижки посторонними лицами.

Краткая рекомендация по выбору оптимального решения

При выборе задвижки ЗМС следует ориентироваться на три основных фактора: технические требования (давление, температура, химический состав), уровень автоматизации и общую стоимость владения. Если система небольшая и не требует дистанционного управления, механическая модель предоставит надёжность по доступной цене. Для крупных промышленных объектов, где важна быстрая реакция и интеграция в SCADA‑систему, предпочтение отдают электрическим или пневматическим вариантам. Независимо от выбранного типа, регулярный осмотр и своевременная замена изношенных компонентов гарантируют длительную и безопасную работу трубопроводной сети.

Вопрос-ответ

Что такое задвижка ЗМС и для чего она нужна?

Задвижка ЗМС (задвижка закрывающая магистральную секцию) — это ключевой компонент трубопроводных систем, который используется для быстрого изолирования участка, контроля потока жидкости или газа и защиты оборудования от аварий.

Какие основные типы ЗМС-задвижек существуют?

Существует три основных типа ЗМС-задвижек, различающихся по способу привода: механические с ручным управлением, электрические, управляемые электромотором, и пневматические, работающие на сжатом воздухе.

В каких случаях лучше выбрать механическую задвижку, а в каких — автоматизированную?

Механическая задвижка является оптимальным выбором для небольших сетей с редкими переключениями и без требований к автоматизации. Автоматизированные (электрические или пневматические) модели предпочтительны для крупных промышленных объектов, где необходимо дистанционное управление и быстрая реакция на аварийные сигналы.

Как часто нужно проводить техническое обслуживание задвижки?

Рекомендуется проводить плановый осмотр уплотнителей раз в месяц, а проверку и подтяжку болтовых соединений — каждые 3–6 месяцев. Также важно регулярно смазывать механические части и контролировать состояние кабелей и шлангов у автоматизированных моделей.

Какие главные критерии нужно учитывать при выборе задвижки ЗМС?

Ключевыми критериями являются технические требования системы (давление, температура, химический состав среды), необходимый уровень автоматизации и общая стоимость владения, включающая цену покупки и расходы на последующее обслуживание.
