Печатная плата (или по-другому — PCB, от англ. Printed Circuit Board) — это основа практически любой современной электроники. Именно на ней размещаются все электронные компоненты: микросхемы, резисторы, конденсаторы, транзисторы и многое другое. Плата обеспечивает не только механическое крепление деталей, но и электрические соединения между ними с помощью токопроводящих дорожек.
Без печатных плат не обходится ни один гаджет — от смартфона до стиральной машины. Даже в детских игрушках и автомобильной электронике они играют ключевую роль. Поэтому умение изготавливать печатные платы — это важный навык для радиолюбителей, инженеров и всех, кто интересуется электроникой.
Этапы изготовления печатной платы
Процесс изготовления печатных плат можно условно разделить на несколько этапов. Каждый из них требует внимания к деталям и аккуратности, особенно если вы делаете плату вручную.
1. Проектирование схемы
Всё начинается с идеи. Сначала нужно нарисовать электрическую схему устройства. Это можно сделать на бумаге, но гораздо удобнее использовать специальные программы:
- KiCad
- Altium Designer
- EasyEDA
- Proteus
После того как схема готова, её нужно перевести в макет печатной платы — расставить компоненты и соединить их дорожками. Это называется трассировка. Программа автоматически проверит, нет ли ошибок, коротких замыканий или незамкнутых цепей.
2. Подготовка фольгированного текстолита
Основа платы — это лист стеклотекстолита, покрытый с одной или двух сторон медной фольгой. Именно по этой фольге будут проходить токопроводящие дорожки. Заготовку нужно вырезать по размеру будущей платы и тщательно очистить от грязи и жира. Это можно сделать мелкой наждачкой и спиртом.
3. Перенос рисунка дорожек
Существует несколько способов переноса рисунка дорожек на плату:
- Лазерно-утюжный метод — самый популярный среди домашних мастеров. Рисунок печатается на лазерном принтере на глянцевой бумаге, затем переносится на медь с помощью горячего утюга.
- Фоторезистивный метод — более точный, но требует ультрафиолетовой лампы и специального фоторезиста. Используется в полупрофессиональных условиях.
- Маркерный способ — самый простой, но не очень точный. Рисунок наносится вручную специальным маркером по меди.
После переноса рисунка плата готова к травлению.
4. Травление платы
На этом этапе удаляется лишняя медь, а остаются только те участки, которые защищены рисунком. Для травления чаще всего используют:
| Реактив | Плюсы | Минусы |
|---|---|---|
| Хлорное железо | Доступно, эффективно | Оставляет пятна, требует осторожности |
| Перекись водорода + лимонная кислота + соль | Безопаснее, можно сделать дома | Медленнее, требует точных пропорций |
| Ортофосфорная кислота | Чистое травление | Менее доступна |
После травления плата промывается, и защитный слой (тонер или фоторезист) удаляется. Остаются только медные дорожки.
5. Сверление отверстий
Если на плате используются компоненты с выводами (например, резисторы или конденсаторы), то под них нужно просверлить отверстия. Это делается мини-дрелью с тонким сверлом (обычно 0,8–1 мм). Важно сверлить точно по центру контактных площадок.
6. Лужение дорожек
Чтобы защитить медные дорожки от окисления и улучшить пайку, их покрывают тонким слоем олова. Это можно сделать вручную с помощью паяльника и канифоли или использовать специальные растворы для химического лужения.
7. Монтаж компонентов
Теперь можно паять детали. Сначала устанавливаются мелкие элементы, затем — крупные. Важно соблюдать полярность у диодов, электролитических конденсаторов и микросхем. После пайки плата проверяется на короткие замыкания и правильность соединений.

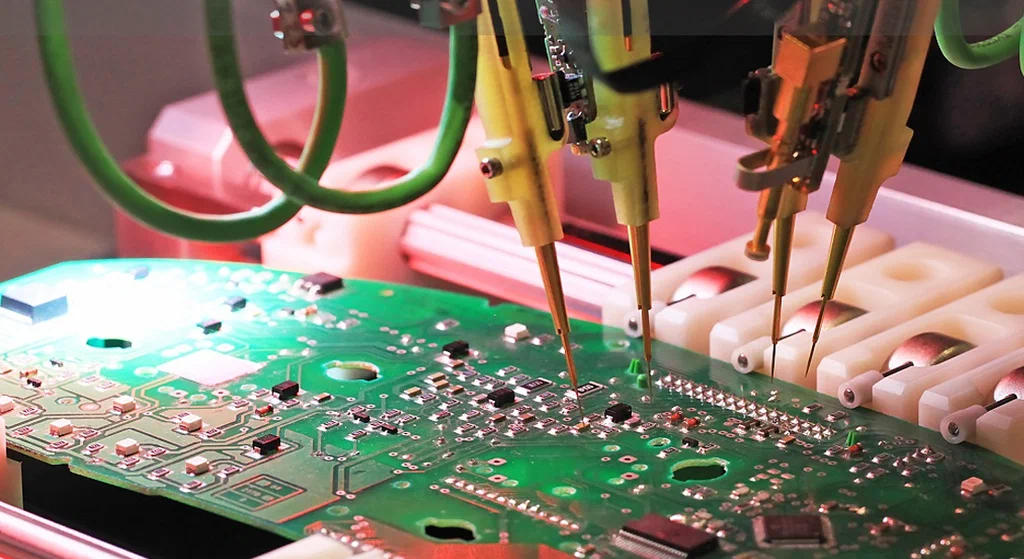

Профессиональное изготовление плат
Если вы не хотите делать плату вручную или проект слишком сложный, можно заказать изготовление в специализированной компании. Это особенно удобно, если нужно сделать несколько одинаковых экземпляров. Современные сервисы позволяют загрузить файл проекта онлайн, выбрать параметры (толщина, количество слоёв, цвет маски) и получить готовые платы по почте.
Изготовление печатных плат — это увлекательный и полезный процесс, который позволяет воплотить в жизнь любые электронные идеи. Даже если вы только начинаете, не бойтесь пробовать. Со временем вы научитесь делать аккуратные и надёжные платы, которые станут основой ваших собственных устройств. А может быть, это хобби перерастёт в профессию.
